Mám skryté, temné tajomstvo: baví ma kotviť predmety do betónu. Je to zvláštna závislosť. Začal som to robiť na vysokej škole. Na výber je množstvo druhov betónových kotiev, ale obišiel som malé plastové kotvy v prospech ťažšieho materiálu. Priskrutkovanie niekoľkotonových exteriérových sôch na betónové podložky s olovenými štítmi s veľkosťou 1/2- palca alebo väčšími. Čoskoro som prešiel na kotvenie rukávov. Nakoniec som prešiel na klinové kotvy. Červenovlásky, pre uvedomelých. Nie som na seba hrdý. Po 35 rokoch som sa pokúsil zbaviť sa tohto zlozvyku, ale nebolo to možné. Neviem sa zastaviť. Je to príliš zábavné, ak to robíte dobre.
Ak kotvy do betónu použijete nesprávne, budete mať veľmi frustrujúci zážitok. Má potenciál spôsobiť vážne ublíženie na zdraví vašim mocenským nástrojom (možno ich budete chcieť hodiť do najbližšieho jazera pri vyslovovaní mnohých neslušných slov). Každá kotva je inštalovaná svojim jedinečným spôsobom a každá má svoje excentricity. Ak si nie ste istí, ktorý z nich použiť v akom prípade, môže to byť frustrujúce. Dúfajme, že tento príspevok môže objasniť akékoľvek nedorozumenia.
TYPY BETÓNOVÝCH KOTÍV
Najvýkonnejšie kotviace systémy používajú kotvy na báze živice, ktoré sa inštalujú s dvojzložkovým epoxidom. Najčastejšie sa vyskytujú na priemyselných a komerčných projektoch a sú buď príliš drahé, alebo príliš špecializované na každodenné používanie, pokiaľ to neustanoví architekt alebo inžinier. Niektoré kotvy majú hlavy skrutiek, ktoré sa odlomia pri určitom prahu krútiaceho momentu. Opúšťajú skrutku so závitom a prírubu, aby ukázali presný krútiaci moment aplikovaný na kotvy. Tieto sú tiež neuveriteľne drahé a sú vyhradené pre úlohy vyžadujúce extrémne jemné tolerancie a úplnú bezpečnosť. Zvážte most s dlhým rozpätím alebo jadrovú elektráreň. Tí z nás, ktorí nepracujú pre korporácie, ktoré platia 600 dolárov za záchodovú dosku, často používajú tieto druhy betónových kotiev:
Výber bežných foriem kotiev do betónu. Príkladmi sú klinové kotvy, objímkové kotvy, kotvy do betónu s veľkým priemerom, olovené štíty, plastové kotvy a Tapcony (skrutky do betónu)
Objímkové kotvy a klinové kotvy
Klinové kotvy a objímkové kotvy sú skvelé typy betónových kotiev, ktoré dokážu uniesť značné množstvo hmotnosti. Poskytujú pevnosť v ťahu a šmyku. Vyhnite sa dosahovaniu bližšie ako 3 palce k okraju betónu kvôli sile pľuvania/klinovania, ktorú naň pôsobia. Ak tak urobíte, riskujete odlomenie kúska dosky. Klinové kotvy poskytujú najväčšiu pevnosť z týchto dvoch a sú to moje obľúbené kotvy na použitie.
Sleeve Anchor Klinová kotva
AKO INŠTALÁCIA KLINOVÝCH A NÁSTROJNÝCH BETÓNOVÝCH KOTV – VŔTANIE
Klinové aj objímkové kotvy sa inštalujú rovnakým spôsobom. Vložte kotvu po vyvŕtaní otvoru vhodnej veľkosti pomocou príklepovej vŕtačky alebo rotačnej príklepovej vŕtačky. Zatlačte ho na miesto. Viac o tom neskôr. Priemer otvoru je zvyčajne uvedený na krabici a na samotnej kotve. Musíte vyvŕtať otvor aspoň o štvrť palca hlbšie ako kotva.
Vŕtajte do základne čo najviac, použite ju ako šablónu. Neoznačujte si diery; namiesto toho posuňte základňu z cesty, umiestnite kotvy a potom sa pokúste základňu spustiť na kotvy. To si žiada katastrofu, pretože aj malý náraz môže zdeformovať závity skrutiek a poškodiť kotvy. Potom sa musí operácia zopakovať s novými otvormi a kotvami.
Pred umiestnením kotiev je dôležité odstrániť všetok betónový prach. Prach mení veľkosť otvoru a môže spôsobiť, že niektoré kotvy nebudú správne sedieť. Ako mazivo prach pomáha pri odstraňovaní kotiev. Rád používam žiarovku. Pri použití odsávača prachu je potrebný HEPA filter, aby sa splnila tabuľka 1 OSHA.
JAZDA V KOTVE
Po vyvŕtaní otvoru a zasunutí kotvy až na doraz zatlačte kotvu do zvyšnej časti pomocou kladiva alebo malého perlíka, v závislosti od veľkosti kotvy. Tu buďte mimoriadne opatrní. Pozrite si fotografie nižšie. Betónové klinové a objímkové kotvy sú rozdelené do dvoch kategórií. Vysokokvalitné prémiové značky obsahujú dodatočný kov v hornej časti skrutky, aby sa zabránilo deformácii závitu skrutky pri zatĺkaní. Utiahnite maticu na lacných kotvách, aby ste nezabili koniec skrutky. Namiesto príklepu na závity by ste mali zatĺcť maticu (pozri fotografiu úplne vpravo). Bez ohľadu na to nepoužívajte neprimeranú silu.
Existujú rôzne druhy kotiev. Ľavá strana je veľmi kvalitná,
čo pomôže zabrániť deformácii závitov pri zasúvaní.
Keď zatĺkate kvalitnú kotvu na miesto,
takto umiestnite maticu.
Umiestnite maticu na pravú kotvu tak, aby ste boli
príklepom na maticu a nie na závity.
Zatĺkanie kotvy znamená oveľa viac, než len jej zatĺkanie po vytvorení otvoru.
Dávajte pozor, aby ste predišli hrbovitému koncu skrutky.
Keď ho deformujete, vlákna sa viažu, čo spôsobuje, že kotva sa v diere skôr otáča, než rozťahuje.
Klinové a objímkové kotvy nemožno odstrániť. Namiesto toho ich musíte odstrániť brúskou alebo priamočiarou pílou. Každá socha je zaistená na betónovej podložke klinovými kotvami. Prevŕtali sme 6-palec hrubé betónové podložky, aby sme nové sochy nainštalovali namiesto ich odrezania.
UTAHUJTE MATICE NA BETÓNOVÚ KOTVU
Po odstránení predchádzajúcej sochy sme vyčnievajúcu kotvu jednoducho utĺkli kladivom, čím sme ju pritlačili do roviny s povrchom betónu. Podložka je okamžite pripravená na umiestnenie novej sochy. Vŕtanie cez podložku umožňuje odtekanie vody. V opačnom prípade môže voda v otvoroch zamrznúť a roztiahnuť sa, čo spôsobí rozbitie podložiek. Po dokončení vkladania kotiev do betónu dotiahnite matice. Ak sa chcete dostať do úzkych miest, použite súpravu nástrčných kľúčov alebo račňový vidlicový kľúč. Investujte do akumulátorového rázového uťahováka, aby ste ušetrili čas pri inštalácii kotiev s väčšími 3/4-palcovými alebo 1 1/8-palcovými hlavami skrutiek. To výrazne urýchľuje proces uťahovania betónových kotiev.
Kotvy do betónu s veľkým priemerom
Kotvy do betónu s veľkými priemermi majú oproti iným typom kotiev do betónu niekoľko významných výhod. Znova som použil skrutky do betónu v nekritických vnútorných pracovných zaťaženiach, pokiaľ idú do novo vyvŕtanej diery. Pretože sa nerozširujú, kotvy do betónu s veľkým priemerom sa môžu dostať bližšie k okraju betónu ako klinové kotvy. Betónové kotvy s veľkými priemermi sú o 20 percent pevnejšie ako klinové alebo objímkové kotvy. Určite sa rýchlo inštalujú. Nebudú sa dať nainštalovať pomocou ručného náradia (možno by to dokázal Incredible Hulk). Po vyvŕtaní otvoru správnej veľkosti vložte tieto obrovské betónové kotvy pomocou rázového kľúča.
3/4-palcový x 8-palcový betónová kotva s veľkým priemerom.
Plastové kotvy a ochranné štíty (olovené štíty)
Lagové štíty (niekedy známe ako olovené štíty) a plastové kotvy pôsobia rovnakým spôsobom. Vyvŕtate otvor správnej veľkosti, vložíte kotvu a potom ju zaskrutkujete. Tieto sú najvhodnejšie pre ľahké kotvenie. To platí najmä pre plastové kotvy, ktoré neodporúčame do betónu, kde je potrebná vyššia pevnosť v ťahu. Plastové betónové kotvy sú vhodné pre ľahké predmety s hmotnosťou od 30 do 50 libier, v závislosti od veľkosti kotiev.
Zatiaľ čo olovené štíty sú užitočné, ich použitie sa znížilo kvôli ľahkému použitiu klinových a objímkových kotiev. Ten má výrazne pevnejšie držanie a často sa ľahšie inštaluje a obsluhuje. Olovené štíty však ponúkajú jednu výraznú výhodu. Predpokladá sa, že sa použijú vlečné skrutky s oloveným krytom. Môžu sa použiť aj skrutkové oká (skrutkové oká) s rovnakými závitmi ako lagy. Olovené štíty sú jediné kotvy do betónu, ktoré to dokážu. Keď sú oká skrutiek príliš utiahnuté, otočte ich pomocou stavebného skrutkovača.
Skrutky do betónu
Nie je prehnané tvrdiť, že kotvy zmenili chod dejín. Moja prvá práca bola v umeleckej galérii s tehlovými stenami a mojou povinnosťou bolo zavesiť exponáty každý mesiac alebo dva. Veľkou bolesťou bolo vŕtanie otvorov a inštalácia plastových kotiev. Vtedy by som dal čokoľvek za kotvu, najmä s inštalačnou súpravou, ako sú tie, ktoré sú uvedené nižšie. Plastové kotvy len málo zlepšili vzhľad stien, keď sme exponát odstránili a zostali len malé farebné kruhy na stene. Práškové spojovacie prvky sú tiež známe ako Ramsets, značka. Medzi kotvami sú jedinečné v tom, že nevyžadujú žiadne predchádzajúce vŕtanie. Namiesto toho používajú nízkorýchlostnú náplň strelného prachu kalibru .22 na zatĺkanie špeciálne tvrdených klincov do betónu cez drevo alebo kov. Aj keď sú rýchle, majú potenciál roztrhnúť betón okolo klinca a pohnúť doskou, ktorú ste sa k nemu pokúšali prilepiť. Najradšej ich používam v stenách zo škvárových tvárnic a klinových kotvách do betónu.
Prepínacie skrutky: Nedocenený typ kotvy do betónu
Pokiaľ ide o škvárové bloky, prepínacie skrutky sú jednou z najčastejšie používaných kotiev. Využívajú dutú dutinu škvárového bloku. Stlačte krídla kotvy k sebe a zložte ich čo najmenšie. Vyvŕtajte dostatočne veľkú dieru, aby mohli krídla prekĺznuť. Potom vložte krídla do dutej dutiny, kde sa otvoria. Zatiahnite za skrutku, kým sa krídla nezachytia, a potom ju utiahnite. Kĺbové skrutky sú mimoriadne silné kotvy. Na zábere nižšie som vymenil dodávaný svorník s okom, aby som mohol pripojiť lano ku kotve.

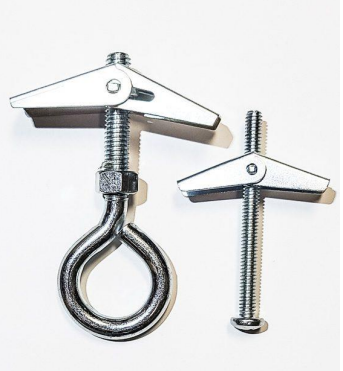

Prepnite skrutku doprava.
Skrutku vľavo som vymenil za skrutku s okom.
Stláčaním krídel k sebe, aby sa zmestili cez otvor
"Cez" prepínacia skrutka s roztiahnutými krídelkami.
1/4 predstavuje priemer skrutky.
NÁRADIE NA INŠTALÁCIU RÔZNYCH TYPOV BETÓNOVÝCH KOTÍV
Základná súprava kotiev do betónu Určená na použitie s kotvami do priemeru 5/16- palcov.
• Akumulátorová vŕtačka s príklepom
• Bity do muriva
• Kladivo
• Nastaviteľný kľúč
• OOP (rukavice)
Inštalačná súprava betónovej kotvy Pro – vhodná pre Tapcony a 3/4-palcové kotvy
• Rotačná príklepová vŕtačka so zabudovaným HEPA odsávačom prachu
• Bity pre SDS Plus
• Diely a inštalačná súprava Tapcon SDS Plus (nezobrazené)
• HEPA vysávač (nie je na obrázku)
• 3 až 4-librové inžinierske kladivo
• Skrutkovač na stavbu
• Rázový uťahovák s konštrukčnou násadovou rukoväťou a rázovými zásuvkami
• V prípade potreby použite na čistenie povrchu po inštalácii fúkač lístia (ochrana sluchu, ochrana očí a protiprachová maska)
MÔJ ZÁVER
Ukázal som vám rôzne kotvy do betónu. Existuje mnoho ďalších, ako sú kladivové kotvy, lepiace kotvy a epoxidové kotvy. Väčšina obytných stavebných miest bude mať tie, ktoré sú opísané v tomto článku. Iné môžu byť zavedené vo väčších obchodných alebo priemyselných oblastiach. Každý z nich som v priebehu rokov používal z rôznych dôvodov a každý má svoj účel. Všetky typy kotiev do betónu sa inštalujú pomerne jednoducho pomocou správnych nástrojov. Príjemnú zábavu pri vŕtaní! Som si istý, že budem.
